Idee:
Ich fand, dass mein Haustür bereich zu dunkel war, den wollte ich also heller haben, zumal ich die Farbe Blau auch ziemlich gut finde. Also musste eine Blaue Haustürbeleuchtung her, und wenn ich das schon mache, dann auch gleich vernünftig, daher also mit Bewegungsmelder.
Materialien:
-Werkzeug:
Lötkolben, Lötzinn, Akkuschrauber, 5mm Bohrer, Heißkleber, schrauben und dübel zum Befestigen.
-Material:
Kabelkanal, 30X Blaue 5mm Leds 7000mcd, 10X 130 ohm Widerstände, Kabel, Sicherung 0,2A.
Conrad:
Trafo: Art.Nr. 506150 - 62
Brückengleichrichter: Art.Nr. 501450 - 62
Elko: Art.Nr. 471780 - 62
Bewegungsmelder: Art.Nr. 172189 - 62
Bewegungsmelderschaltelektronik: Art.Nr. 172235 - 62
Sicherungshalter: Art.Nr. 501262 - 66
Arbeitsschritte:
Als erstes musste ich das ganze Material zusammenkaufen.

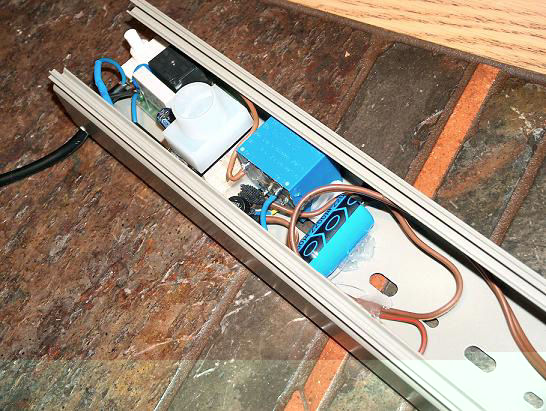

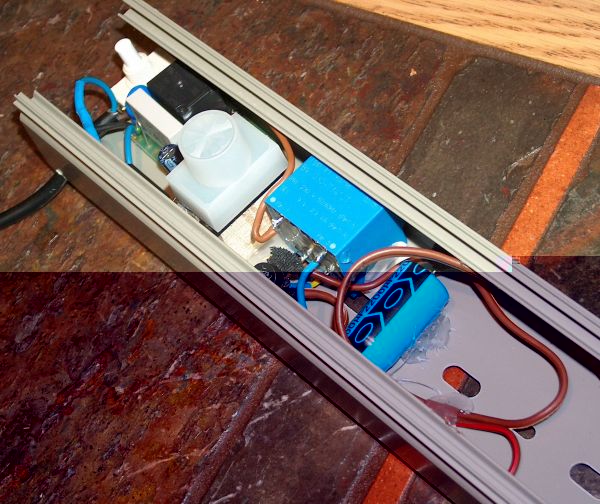

Dann habe ich im Kabelkanal erst mal alles eingebaut, und verdrahtet, kurzer Funktionscheck, super, Funktioniert.
Man sollte darauf hinweisen, dass hier mit 220V. gebastelt wird, solche Arbeiten sollten nur vom Elektriker ausgeführt werden.

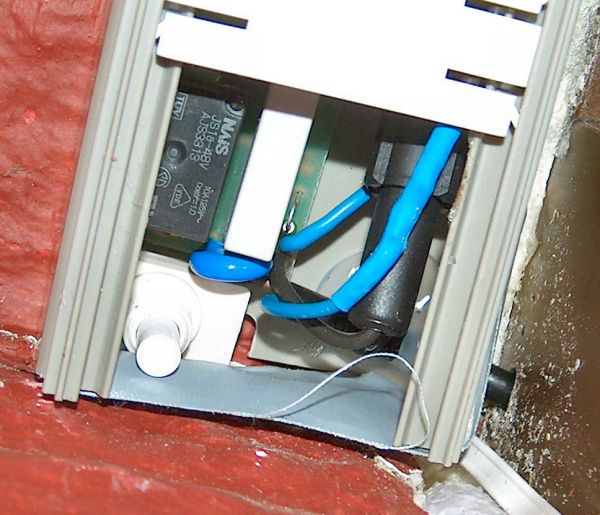

Als nächstes habe ich den Bewegungsmelder auf einem Holzklotz befestigt, sodass er höher steht als der Rest, dass hat den Vorteil, wenn man an die Leiste mal ran muss, kann man den Oberen teil einfach abnehmen, so kann man Problemlos eine Defekte LED austauschen.
Danach habe ich in den Kabelkanaldeckel 30 Löcher im Abstand von 2,9mm. 5mm löcher für die LEDs gebohrt.
Darauffolgend noch ein 19mm Loch für den Bewegungsmelderkopf.
Noch schnell nen 2m. Langes Kabel komplett isoliert, in der Mitte durchtrennt, und an die Ränder zur Stromversorgung der Leiste geklebt, und am ende einen Cinchstecker befestigt.

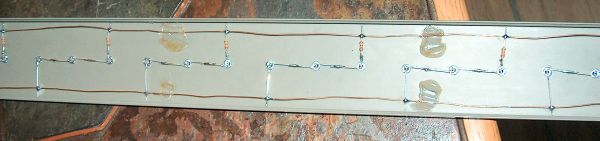

Danach habe ich die Leds in die Löcher gesteckt, und immer 3 in Reihe mit einem Widerstand verdrahtet.
Das war es eigentlich, ich hoffe, ich habe in der Material, Werkzeugliste und Arbeitsbeschreibung nichts vergessen. Bilder sagen aber mehr als 1000 Worte:
Bilder:
-Kabelkanal:
Schaltplan:
Mit freundlich Grüßen
Mario
