So melde mich mit einem Howto zurück. Bevor ich morgen für 2 Wochen in Urlaub gehe, wollte ich kurz davor noch was schreiben.
Hab von einem Arbeitskollegen ein defektes Samsung Klapphandy bekommen. Das Flexkabel zwischen Display und Hauptplatine hatte einen kleinen Riss. Ich hatte die Idee, aus diesem ein "All-In-One Taschenlampe" zubauen.
Quasi eine eierlegende Wollmilchsau
Gesteuert durch einen Microntroller Atmega8 SMD.Was kann es? / Funktionen:
-Durch Aufklappen wird die Elektronik mit Strom versorgt (außer die 5mm Grüne Led), beim zuklappen wird es von Akku getrennt (außer die 5 mm Grüne Led, diese leuchtet wenn es zuklappt ist) realisiert wird es durch ein Reed-Relais und der vorhandene Lautpsrecher dient als Magnet
Ich versteh nicht, warum Samsung einen Extra-Magnet einbaut, wenn es auch so geht...-Das magische Auge: Wie schon oben erwähnt leuchtet die grüne 5 mm permant wenn es zuklappt ist.
Diese Led dient als Suchhilfe im Dunkel, um die Taschenlampe leichter zu finden.
Diese 5 mm glimmt daher nur und zieht weniger als 1 µA! Wenn es Stockdunkel ist sieht man die Led glimmen.
D.h. ein Akku mit 700 mA könnte theoretisch 8 Jahre lang die Led zum glimmen bringen. Aber die Selbstentladung ist da deutlich höher als der Verbrauch der Led mit 1 µA.
-Taschenlampe über die weiße Cree Xlamp Lampe mit Helligkeitsregelung durch die Tastatur (hoch/runter). Die Helligkeitsstufe wird im EEPROM des µCs gespeichert. Heißt auch nach dem zuklappen / Akku leer bleibt die eingestellte Helligkeitsstufe erhalten.
-Über ein Fotowiderstand angeschlossen am ADC vom µC wird die weiße Led automatisch aktiviert, wenn es Dunkel ist. D.h. wenn es Dunkel ist nur Handy aufklappen und es leuchtet. Außerdem kann man die Helligkeit noch einstellen. Die Helligkeitsstufe wird ebenfalls gespeichert!
-Ansteuerung der RGB-Superflux-Led um verschiedene Farben zuerzeugen.
-Tastetöne beim drücken der Tasten welche über den Lautsprecher erzeugt werden (ich habe das bekannte Klacksen von den Siemens-Geräten genommen)
-Stroboskop-Funktion mit Regulierung der Pauselänge/Geschwindigkeit und Leuchtdauer (Einstellungen werden ebenfalls gespeichert) sowie Auswahl der Lichtquelle zwischen der weißen Led, RGB-Led oder 7 Blaue SMD Leds.
-Ansteurung des Lautsprechers um das hohe nervige Summen zu erzeugen
-Und die Sensation: Durch das Hin- und Herschwenken / bewegen in der Luft, kann es festvorgebene Wörte in die Luft schreiben.
-Die Bedienung erfolg über die Tastatur (nur folgende Tasten werden verwendet: 1,2,3,4,5,6 & hoch und runter, da der Atmega8 leider nicht so viele Eingänge hat)
-Die vorhandene Head-Set Buche wird zweckentfremdet, über diese kann der Atmega8 neuprogrammiert werden.
So ich hoffe ich habe nichts vergessen
Was man so benötigt (ich hoffe ich habe nichts vergessen):
-1 x Defektes Klapphandy: Gehäuse, Akku, Tastatur sollte wenn möglich in Takt sein
Macht das Ganze einfacher.Benötigte Materialen:
-1 x Cree Xlamp Led Weiß (wegen der runden Linse passte es perfekt durch das vorhandene Loch welches für die Kamera war.
-1 x 5 mm Led Grün
-7 x SMD Blaue Leds
-1 x RGB Superflux
-Kupferplatine
-Lautsprecher
-Litzen
-Atmega8 SMD
-Einen SMD-Transistor um die Cree Xlamp Weiß anzusteuern
-Einen SMD-Transistor um den Lautsprecher anzusteuern
-Verschiedene SMD Widerstände (abhängig von den eingesetzten Leds/Helligkeit, Lautsprecher/Lautstärke, ...)
-Eine Minilichtschranke (für das schreiben der Wörter in der Luft
)-Reed Relais mit 1 x Schließer & 1 x Wechsler (Wechsler wird benötigt für die Glimmfunktion der grünen 5 mm Led)
-Eine Kühlkörper für die Cree-Led
Werkzeuge:
-Lötkolben/Lötzinn & Löterfahrung mit SMD
-Bohrer,Feile, Pinzette, Schmiergelpapier
-Multimeter
-Hilfsmittel (PC,...) um die Platine zudesignen
-Ätzzeugs um die Platine zuätzen
Ein kurzes Video wo man unter anderem die geile "AirWrite-Funktion" sieht
http://www.youtube.com/watch?v=q-lMh4Y3iSE
Anleitung:
Als allerstes muss im Gehäuse Platz her, heißt alles was man nicht braucht raus (z.B.: Displayeinheit, Kameraeinheit...) und evtl. Plastiktrennwände wegfeilen.
- 1708_air1_1.jpg (21.1 KiB) 11982 mal betrachtet
- 1708_air4_1.jpg (16.77 KiB) 11982 mal betrachtet
Diese Löcher noch vergrößern, damit Superflux sowie Cree-Led durchpassen.
- 1708_air2_1.jpg (13.22 KiB) 11982 mal betrachtet
Meistens sind die in Reihe geschalten.

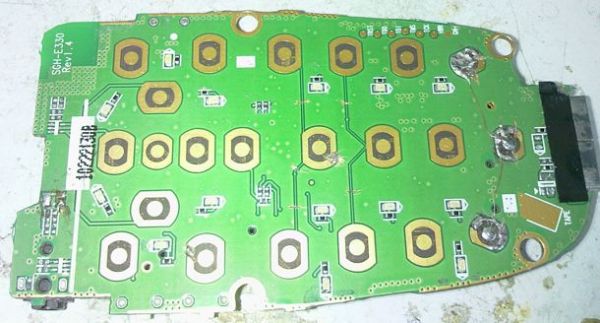

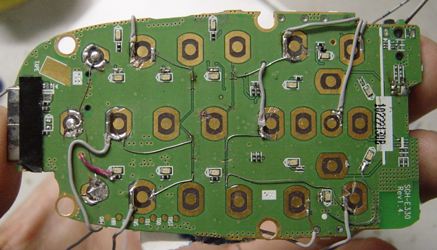

Sowie die Tastaturledbeleuchtung vorbereiten.

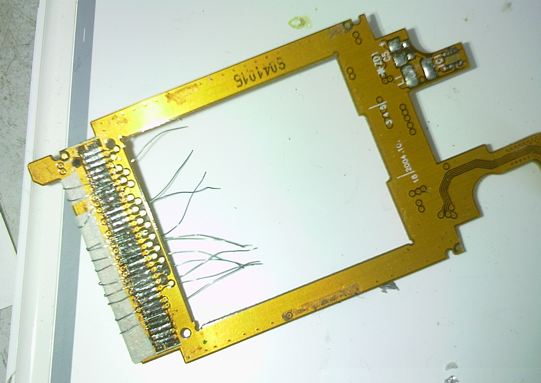

Die Hammeraufgabe ist es die einzelnen Leiterbahnen herauszufinden!
Sprich den Anfang am Oberteil sowie das Ende am Unterteil! Wir brauchen einige Leiterbahnen!! Für Tastatur, Stromversorgung, ...

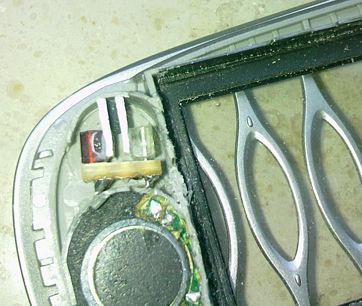

- 1708_air7_1.jpg (14.2 KiB) 11982 mal betrachtet
- 1708_air10_1.jpg (19.75 KiB) 11983 mal betrachtet
- 1708_air9_1.jpg (8.64 KiB) 12089 mal betrachtet
- 1708_air22_1.jpg (11.92 KiB) 11981 mal betrachtet
- 1708_air3_1.jpg (28.76 KiB) 11981 mal betrachtet
Dann noch den Kühlköprer anpassen und die Cree-Led probeweise platzieren.

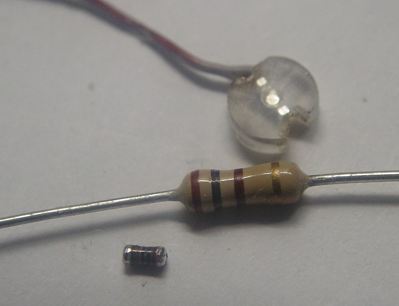

Im Bild eine normale 5 mm Led und die verkleinerte 5 mm Led.
- 1708_air19_1.jpg (9.85 KiB) 12089 mal betrachtet
Die verkleinerte 5 mm Led wird dann auch verlötet.
- 1708_air24_1.jpg (12.08 KiB) 11985 mal betrachtet
- 1708_24_1.jpg (5.67 KiB) 12089 mal betrachtet
- 1014_air12_1.jpg (15.9 KiB) 11980 mal betrachtet

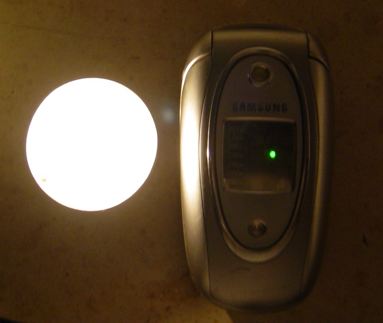

Fertig sieht es folgender Maßen aus:
- 1708_air16_1.jpg (14.21 KiB) 11983 mal betrachtet
- 1708_air23_1.jpg (17.65 KiB) 11981 mal betrachtet
Und momentan habe ich keine RGB-Superflux. Deshalb nichts geschrieben.
