LED´s mit KFZ-Sockeln

[Sailor]

Mein Vorhaben bestand darin, LED´s mit verschiedenen Sockeln auszustatten, die z.B. in KFZ üblich sind.

Zunächst will ich Sofitten vorstellen.

Material pro Sofitte:

3 0,5 Watt LED´s
1 Widerstand (12 Volt: 15 Ohm, 0,25 Watt; 13,8 Volt: 27 Ohm, 0,5 Watt)
1 Plastikkanal Oberteil 15 mm x 34 mm
massiver Kupferdraht 1,5 mm² aus Installationsleitung für Kühlung und Anschlüsse
Lötzinn

Nachdem ich die 5 mm Löcher ins Plastik gebohrt hatte, habe ich die Kühlkörper für die LED´s vorbereitet.

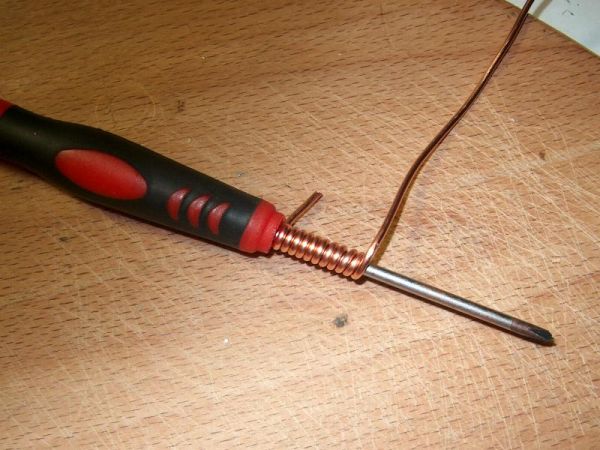

Dazu habe ich den abisolierten Kupferdraht auf einen kleinen Schraubendreher zu einer Spirale gewickelt (für größere Teile benutze ich den Draht aus den Reinigungs-Kleiderbügeln zum Aufrollen des Kupferdrahtes)

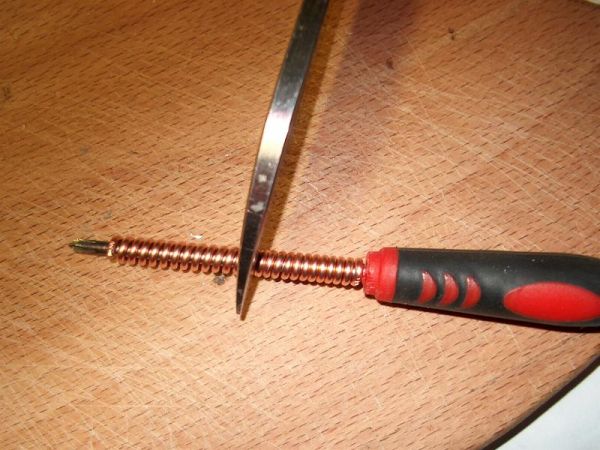

und anschließend die Abstände mit einem Messer eingestellt, damit später Luft durchströmen kann

damit ist der Kühlkörper fertig

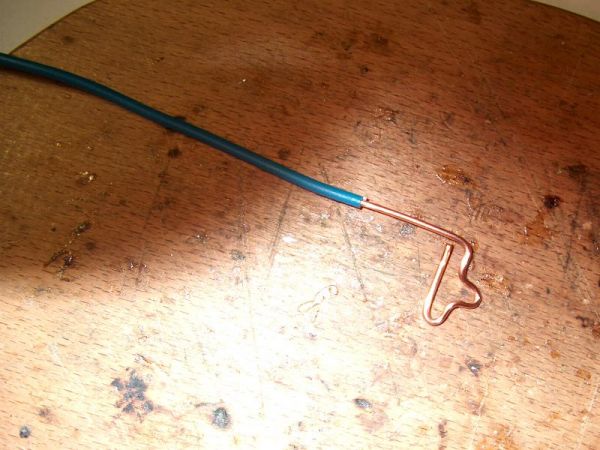

die Sofitte braucht auch Anschlüsse, ebenfalls aus 1,5 mm² Kuperdraht

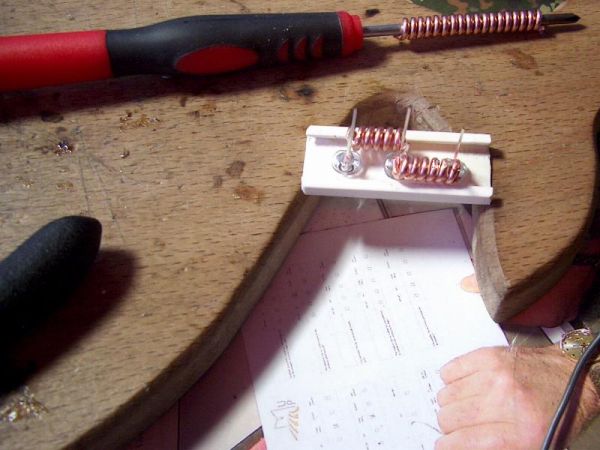

und die Kühlkörper werden angepasst, da sie gleichzeitig die Verbindungsleitung zwischen den LED´s ist

nur noch die Einzelteile anlöten (vorher den Kupferdraht an den Lötstellen verzinnen) und fertig.

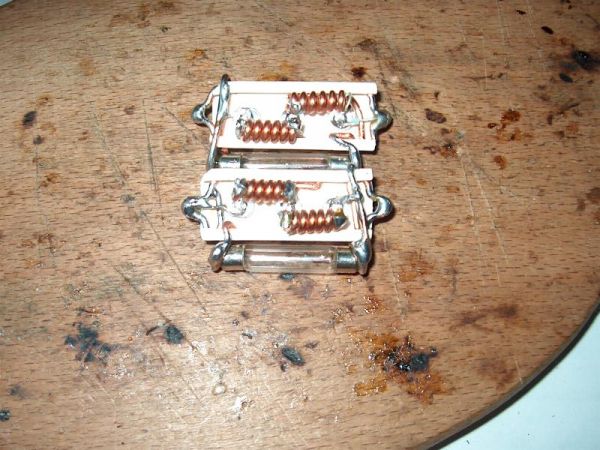

Die Glaskörper an der Seite sind auf den Einsatzzweck abgestimmte Vorwiderstände, sonst sind dort die normalen.

Noch ein Funktionstest in einer Sofittenfassung

Und weil das so schön war, eine Doppelsofitte mit Superflux 6000 mcd, zum Testen an verschiedenen Stellen mit zwei verschieden Anschlussmöglichkeiten.

Material:

9 LED´s Superflux 6000 (berichtigt)
3 Widerstände
ein Stück Platine ca. 34 mm x 29 mm
massiver Kupferdraht 1,5 mm² aus Installationsleitung für Anschlüsse
Lötzinn

Nachdem die LED´s auf die Platine gelötet wurden, werden die Anschlussdrähte gebogen

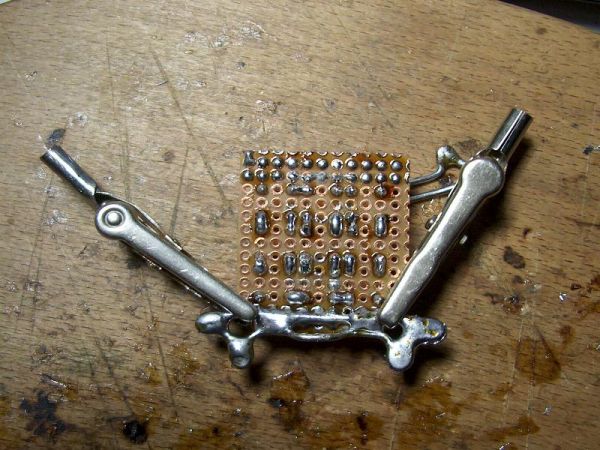

und ohne Verbindung zu den LED´s auf die Platine gelötet (wegen Hitzeschutz und Platz für Widerstände)

damit ist auch die Doppelsofitte fertig

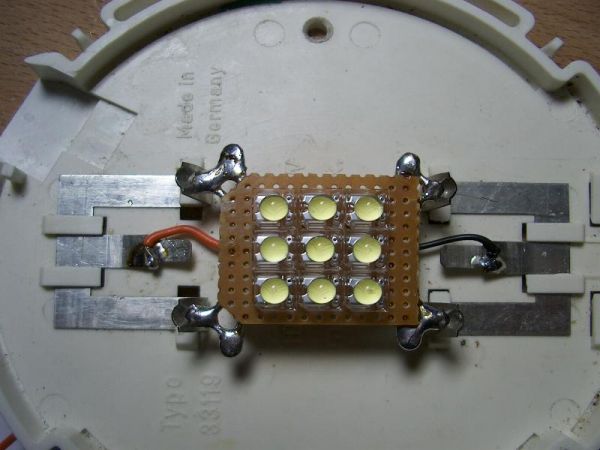

Einbautest im Sockel wie oben

Diese Sofitten habe ich für den Test in
http://www.lumitronixforum.de/viewtopic.php?t=1554
benutzt.

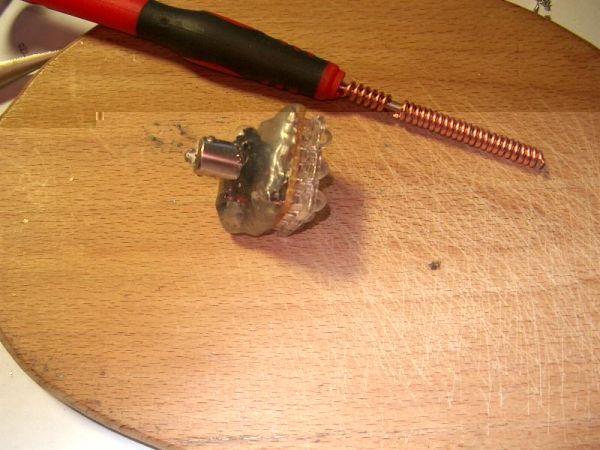

Für heute soll es genug sein, demnächst in diesem Theater:

Ich bedanke mich für Eure Aufmerksamkeit und hoffe, nicht gelangweilt zu haben!

[Mirfaelltkeinerein]

Doll, muss ich mal nachbauen.
Aber für die Doppelsoffitte hast du doch 9 Superflux-LEDs genommen, nicht 6. Oder geht mein Monitor kaputt

[alexStyles]

Keinesfalls hast du uns gelangweilt
Nur das mit den 6 oder 9 SuFlu versteh Ich auch nicht aber kann ja sein das Mirfaelltkeinerein und Ich nen Augenschaden haben
Ich bin auch schon echtgespannt drauf wenn Ich mal ein Auto habe da alles ersteinmal schön mit Leds zu ersetzen ... obwohl "wer" weiss vielleicht ist eine Led Beleuchtung dann schon Standard xD

MfG Alex

[Sailor]

Da war ich gestern wohl etwas tütelich.
Danke für den Hinweis.
Es sind natürlich neun Superflux 6000, ihr müsst daher leider den Monitor, die Sehhilfe oder was auch immer weiter benutzen!

[Sh@rk]

Jop schaut doch nicht schlecht aus.

[Fightclub]

100 credits für dieses schöne tutorial
