melde mich mal wieder mit meinem neuesten kleinen Projekt zurück.
Ich lese hier zwar fast täglich fleissig mit, nur fehlt mir oft die Zeit mich genauer mit den einzelnen Sachen auseinander zu setzen. Und nun freue ich mich um so mehr auch endlich mal wieder was schreiben zu können.
Zur Topic:
Anlass zum Basteln bot mir die bevorstehende Weihnachtsazeit. (ja ich weiss ist schon 2007, ich hatte es aber schon im November fertig gestellt

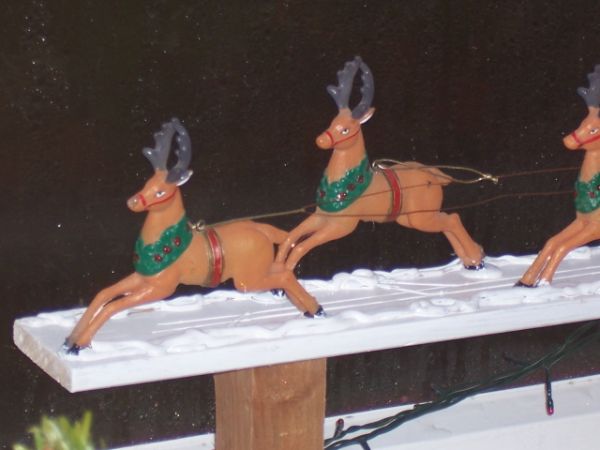

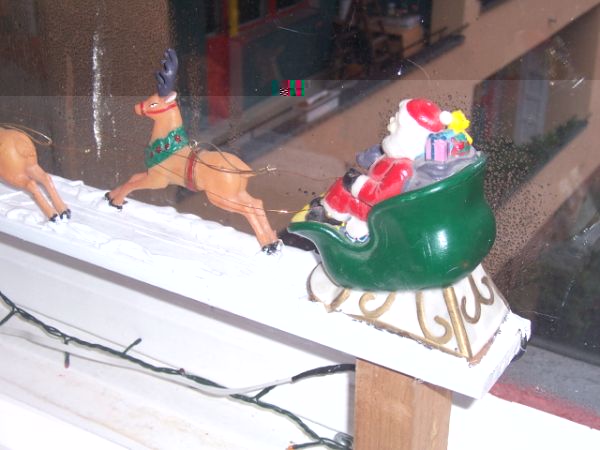

)Im Keller hatte ich noch Schwiegervaters alte Fensterbeleuchtung bestückt mit ner alten 230V Glühobstlichterkette mit hässlich dicken Leitungen.
siehe hier:
Bild 01
Das sieht doch mit Leds beleuchtet viel besser aus und vor allem sieht man dann die hässlichen Kabel nicht und alles läuft mit Kleinspannung (der Sicherheit wegen [freilaufendes Kleinkind] )
Materialien :
Ist auf Bild 01 schon im oberen Bereich zu sehen.
-->Lumitronix Dioden in gewünschter Farbe, Grösse und Anzahl (hier sinds 20 stk 5mm weiße und eine 3mm rot)
-->Widerstände je nach Schaltung, nach Bedarf in der Grösse variierend
-->ein Netzteil (hier ist es ein Nokia-ladenetzteil [DC 5,7V / 800mA])
-->in meinem Fall brauchte ich auch einen LM 317 + Kühlkörper
-->Kupferleitungen (hier Kupferlackdraht wie in jedem Onlineelektrohaus erhältlich; irgendwas von 0,014 mm² bis 0,5mm² reicht aus)
-->Lötzinn
-->Lötkolbe/station
-->Heißkleber
-->Lack (in weiß, soll Schnee darstellen [obwohl gibt ja auch gelben Schnee, nunja..])
-->Akkuschrauber (+ div. Bohrer)
-->Dremel oder ähnliches mit div Aufsätzen
-->Multimeter
-->allg. Kleinzeug (Bleistift, Zollstock, Lineal, Zirkel, Pinsel, Entlötlitze, etc.)
-->Und eine Fotokamera zur Dokumentation
Arbeitsschritte :
Als erstes hab ich das alte Glühobst samt Leitungen anfernt und entsorgt, Rudolph und Co, mmmh wie sag ich, demontiert und tiefengereinigt.
So:
Bild 02

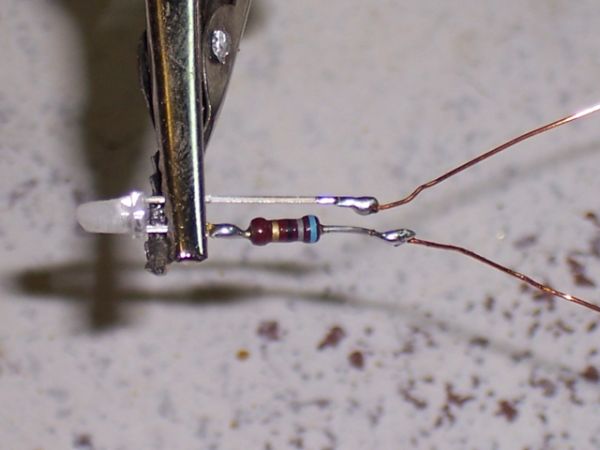

Operativ habe ich ihm die Nasennebenhöhlen und Stirnhöhlen erweitert um Platz für die Led zu schaffen, am besten geht dies mit Dremel und Gravieraufsatz, bei niedriger Drehzahl. Dann hab ich die rote Diode von allesn Seiten auch mit dem Dremel und Schleifaufsatz (Walze) angerauht, um das Licht diffus abstrahlen zu lassen und anschliessend schon gleich einen Widerstand zum Spannungsangleich angelötet (rot 2,1V und weiß 3,1V).
sieht so aus:
Bild 03
In Bildern siehts so aus:
Bild 04
hier mit Bild erklärt:
Bild 06
Bild 07
Zum vergleich ohne und mit Linse mal von oben Fotographiert.
Bild 08
Nächster Schritt war nun die Dioden mit Heißkleber in die Rentiere zu kleben.
Bild 09
Des Weiteren hab ich die letzten UBB-Dioden so gebogen, das die Anschlüsse oben sind und ich die Dioden von oben in die Löcher stecken kann. Die Anschlüsse gehen direkt an den Dioden vorbei und zeigen nach oben.
Bild 10
Bild 11
Ich babe hier alle Dioden paralell verlötet und keine weiteren Widerstände. Das Netzteil liefert 5,7V DC und wird dann in Santas Schlitten mit nem LM 317 runter getrimmt. Ich hab also im Schlitten eine Konstantspannungsquelle, die die Spannung bei genau 3,1V hält, der Strom bleibt dabei durch das ohmsche Gesetz auch stabil. In Santas Schlitten hab ich ausserdem noch vier von den geköpften weißen Dioden zur Innenbeleuchtung.
Bild 13
Nun hab ich noch unter den Rentieren mit Heißkleber ein wenig rumgesaut, um dann ein besseren Effekt zu erzielen wenn ich den Untergrund weiß lackiere. Soll ja mehr so nach Schnee aussehn und weniger nach > haha der Schlitten fährt ja auf einem Brett <.

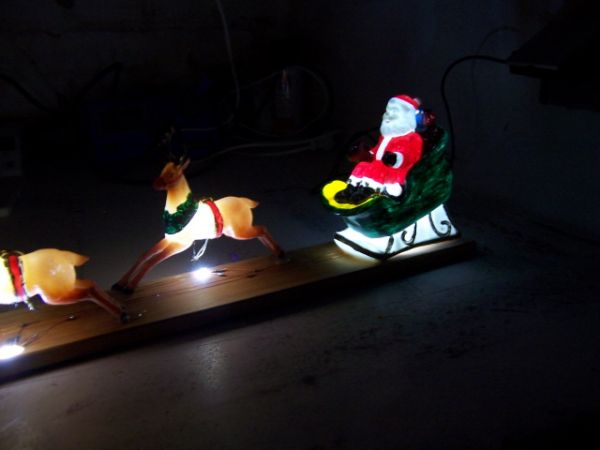

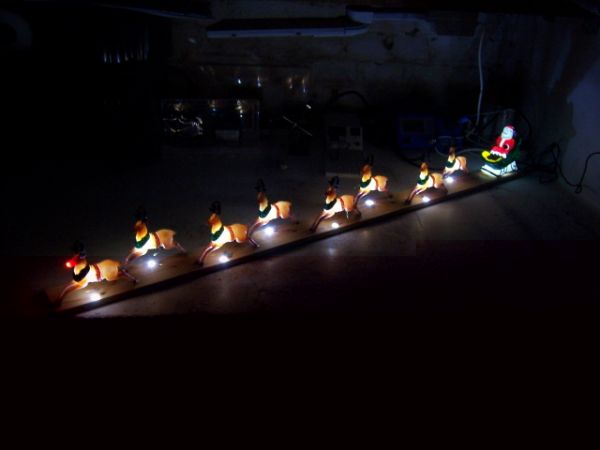

Hier die restlichen Bilder, die das Resultat zeigen.
(Bilder 15-19 ohne Blitz ohne Zusatzlicht im Keller, Bild 20 mit Kellerbeleuchtung [zwei Leuchtofflampe und eine Arbeitsplatzbeleuchtung im 7m²-Raum)
Bild 15
Bild 21
Kosten:
Alles in Allem kann ich nur schätzen, ich habe im Prinzip nur Reste verwertet und hatte keine Mehrkosten deswegen. Wenn ich mir aber alles hätte besorgen müssen, denk ich wär ich mit 15 € hingekommen.
So nun sag ich noch, vielen Dank fürs lesen und viel Spass bei euren Projekten oder sogar beim Nachbau diesen Projektes.
