Ich hatte oben mit dem Schreiben begonnen und hab dann wohl kurz die Verbindung zum HotSpot verloren.

Das hat mich dann etwas irritiert, als ich plötzlich wieder einloggen sollte, hatte ich das Gefühl, im falschen Trööt zu schreiben.

Aber jetzt gehts ja ...

[2fast]

okay ich glaube ich habs jetzt

Kommt das so hin? Auch mit den Werten? Hab die Widerstände ausgelegt mit einer Durchlassspannung von 3,4 V (3,2 Ped und 0,2 Diode) und 350 mA. Also nen kleiner könnte ich auch noch nehmen. Jetzt sind aber die LEDs parallel geschaltet...

In Reihe auch möglich? Weil sie dann weniger Strom verbrauchen? nur 350 mA und nicht 700. Hätte die Möglichkeit 11 Volt bereit zustellen. 8 1,5 Zellen...

[Fightclub]

@gwoony: ob nu parallel oder in reihe ist im grunde gehüpft wie gesprungen, da die LEDS ja immer die selbe LEistung ziehen. Ob du nun 3V bei 700mA oder 6V bei 350mA hast kommt auf selbe raus sind immer 2W Der einzige Vorteil bei reihenschaltung ist, dass du mit der Kapazität der Batterien/Akkus länger auskommst und dann nicht so oft wechseln musst. Dafür musst du dann aber immer mehr batterien/akkus wechseln

[Sailor]

Genau so. Den R3 kannst Du Dir sparen, wenn Du von der Oberseite der D2 zur Oberseite der D1 die Verbindung machst.

Entscheidende Diode ist die D2, weil sie die Plusspannung von LED2 in der linken Schalterstellung weghält. Nur in der rechten Schalterstellung sind die LED´s parallel geschaltet.

Ansonsten musst Du nur noch einen Schalter mit Mittelstellung verwenden, sonst kannst Du nicht ausschalten.

Edit:
Wenn Du deine 8 Zellen in 2 Vierergruppen parallel schaltest, hast Du den gleichen Energievorrat.

[2fast]

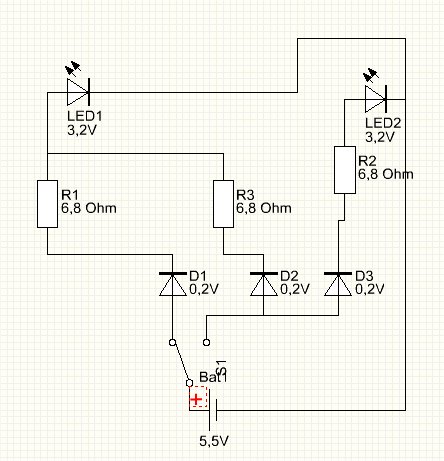

Also dann so??

Klaro verwende ich einen EIN-AUS-EIN Schalter und nicht nur einen EIN-EIN Schalter. Kann mir irgendjemand
5 Ge Dioden zukommen lassen? Werd in Zukunft nicht beim Conrad oder so bestellen. Daher vielleicht hat die jemand rumliegen und könnte Sie mir zukommen lassen? Also den Versand bezahle ich und die Stückzahl
Aber eben nicht 5 Euro versand

Wenn ich später eine KSQ verwende, müsste ich nur die Widerstände rausmachen oder?
Wird eine KSQ benötigt und reicht die schaltung so? Will es so einfach wie möglich machen

@danke Fightclub, manchmal sind die einfachsten Lösungen die beste werd mir einfach eine kleine zweiten Batteriehalter holen (also für 4 Zellen) und die parallelschalten ...

[2fast]

Könnte mir jemand den Link zu Reichlt zeigen zur Richtigen Diode? da gibts ja so irsinnig viele

[Sailor]

Genau so. Sieht doch schon gleich viel einfacher aus!

Wenn Du eine KSQ einbaust, können die Widerstände natürlich raus und die KSQ dann als Ersatz (dann benötigst Du 2 oder eine mit 2 Schalterstellungen (350 mA - 700 MA) in die Zuleitung. Aber das wird komplizierter!

Ich würde es einfach bei den Widerständen belassen ist einfacher und robuster, und macht im nicht so gut geschützten Außeneinsatz weniger Probleme.

Je mehr (Elektronik) drin ist, desto mehr kann kaputt gehen...

[2fast]

des stimmt natürlich kannst du mir noch einen Link schicken zu den Richtig GE dioden beim reichelt??
und kann man an die Drückknöpfe von Batteriehaltern auch kabel anlöten oder halten die nicht?? liebr die Drückknöpfe nehmen?? (sind ja die Druckknöpfe für die 9V BlockZellen oder??)

[2fast]

kann mir jemand helfen? Welche dioden sind denn richtig? Max strom 1A und max Spannung 15 V. ist jetzt ein bissle ausgeblasen, aber man kann ja auch 15 v dioden bei 5 volt betreiben oder?

[Sailor]

Eine größere Spannungsfestigkeit ist kein Problem, eine kleinere schon.

Und 1 Ampere reicht für Deine Anwendung auch allemal.

[Sailor]

So, 2fast, ich habe aus meinem Fundus mal drei Dioden herausgesucht, die für Deine Anwendung passen könnten:

BAW 78d, BAW 79d und BAT 60a. Leider finde ich diese nicht bei Reichelt.

Ich hoffe, da kann jetzt jemand mit aktellem Wissen/aktuellen Unterlagen weiterhelfen!

Bei Conrad sind diese Typen zu haben, bei Pollin habe ich nicht mehr nachgeschaut.

[2fast]

Und welche Dioden könnte ich vom Reichelt benutzen?? Kann mir jemand helfen??
Bitte

Danke

Euer 2 fast

[2fast]

Würde diese Diode gehen??
BY 133 max.Spannung 1300 V Nennstrom 1 A

[Sailor]

Das ist eine Silizium-Diode mit 1,3 Volt Durchlassspannung!
Also leider für Deine Anwendung ungeeignet.

[2fast]

Also gut, Schaltung ist geklärt, Bauteile bestellt.
Das Gehäuse kann ich mir jetzt selber drehen Und das werde ich heute nachmittag dann auch gleich mal machen *fg*
Und dann wirds weiter gehen.
Befestigt werden die Lampen auf eine Space grip installiert, der wiederum am Lenker befestig ist. Die ganze Technik kommt in den schwarzen Griff des Space Grips, samt Schalter...


[alexStyles]

"SPACE GRIP" ... komisches Ding wenn Ich das mal so sagen darf
Aber solange es seinen Zweck tut

MfG Alex

[2fast]

hmm Alex sollst mich doch nicht so runterziehen *fg* sondern unterstützen Was findest denn daran komisch? ....

Aber es ist fast perfekt. Mir wäre es ja auch lieber wenn es nicht da ist aber dafür sieht es gar nicht schlecht aus und irgenwoe muss ich doch meine Lampe befestigen
Und hab nunmal so einen Lenker hier:


Und wo soll ich denn das alles unterbringen?? *fg*
Tacho, Klingel und 2 Lampen

[alexStyles]

Ich meinte nur dieses "SPACE GRIP" sieht halt eigenartig aus mit seinem noch eiganrtigeren Namen
Aber wenn es alles so super aussieht zum Schluss wie schon die P4 mit ihrer Optik
Dann nimm das Teil

MfG Alex

[2fast]

Gut Namen mach ich ja nicht aber es ist einfach eine Platzproblem ausserdem ist es ein Kompromiss aufgrund des Geldes
Aber mal schauen vielleicht gibt es ja noch nen Zweite version, denke auch mal das die Lampe sozuagen "nie" fertig wird

Es gibt immer was zu tun, also packen wir es an....

[Fightclub]

mal abgesehen davon, dass ich nicht wirklich weiss wo und wie du das mit diesem space grip festmachen willst klingts ganz gut

[DnM]

naja ich würde mal sagen mittig irgendwo soll das "ding" auch "SPACE GRIP" genannt den senkrecht oder waagerecht sein?

[2fast]

So damit endlich die Unklarheiten weg kommen

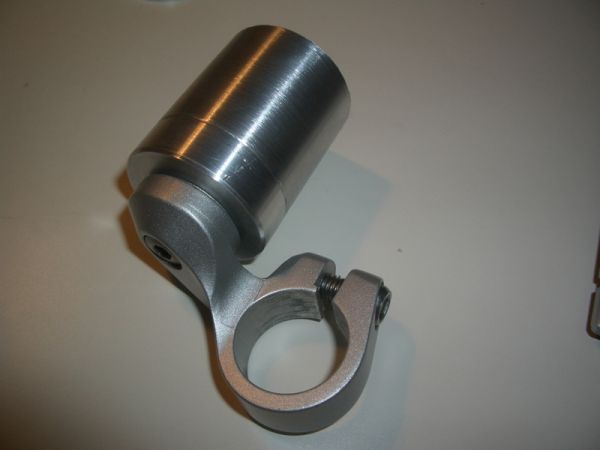

Hier nun meine Lampe noch in Einzelteilen

und so soll es befestigt werden

[DnM]

ja das is ja wirklich schick gute umsetzung hätt ich auch gern

[Sh@rk]

Jop wirklich sehr schön umgesetzt 2Fast.

mfg Sh@rk

[2fast]

danke an euch zwei...
das freut man sich doch gleich nochmals mehr *fg*
Sodela werd sie mal lackieren gehen
