So, 17.06.07, 13:36

So ich habe heute mal ein How², wo es darum geht einen recht kleinen und effizienten Schaltkasten für Led Artikel zu bauen. Als erstes liste ich mal die sachen auf die gebraucht werden:

:arrow: Ein Kunststoffgehäuse (ich empfehle das Gehäuse sehr für diesen Mod)
:arrow: 4 Led's + Widerstand
:arrow: Bohrer
:arrow: Pfeile
:arrow: Lötkolben
:arrow: etwas Litze
:arrow: Die Led Artikel
:arrow: Das Steckernetzteil

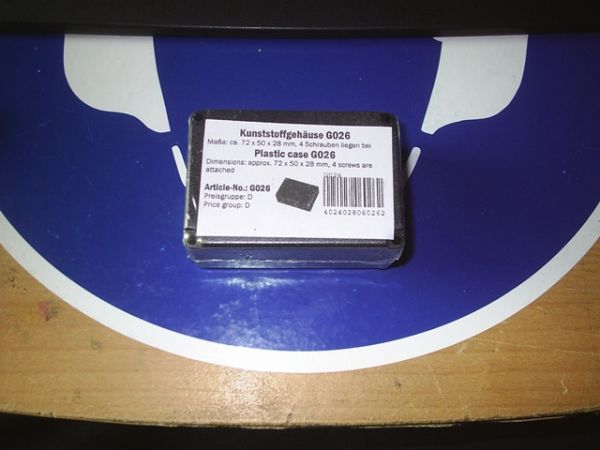

So als erstes zu sehen das Kunststoffgehäuse von Reichelt, die schrauben dafür liegen im gehäuse drine selber.
Dann einfach mal die Schalterplätze anzeichnen.
So mal die Schalter aufgelegt um zu schauen wie die Anordnung so ist.
So dann werden erstmal die Plätze für die Schalter gebohrt und gefeilt. Wenn ihr damit fertig seit könnt ihr noch irgendwo anzeige Led's an bringen, aber das ist jedem selbst überlassen.

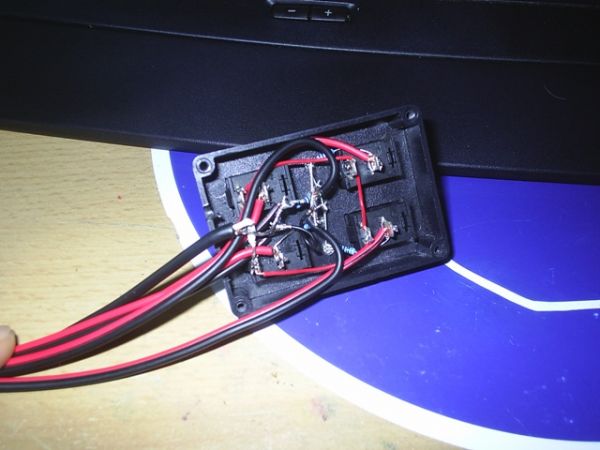

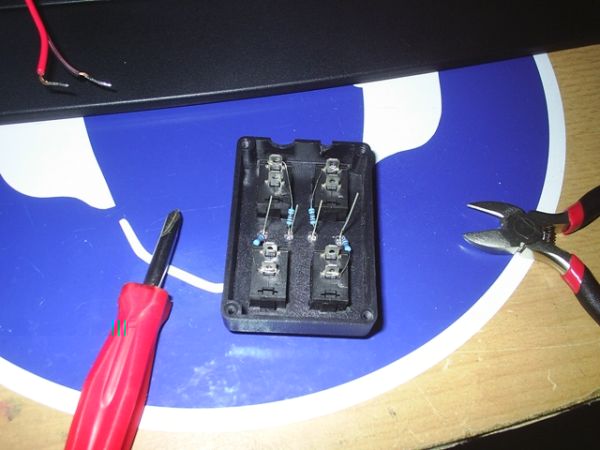

So wenn ihr damit fertig seit, geht es auch schon dem ende zu, denn ihr müsst einfach die Led's mit dem Schaltern verbinden sowie die Led Artikel mit den schaltern verbinden, und nur noch strom drauf geben! Bei mir sieht das jetzt nicht so sauber aus, aber es geht, und man schaut ja eh nicht alle 14 tage da hinein *g*, hauptsache es kommen keine kontakte zusammen ;-).
So dann das ganze nur noch zu schrauben, und freuen.

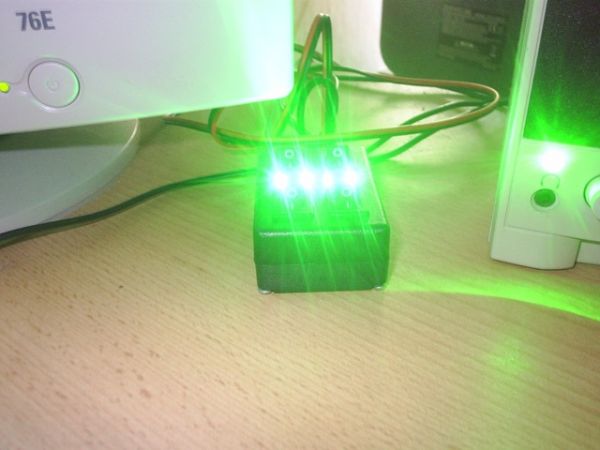

Hier ist mal alles an ;-).
Ansonsten seht ihr dann hier auch noch etwas davon:

http://youtube.com/watch?v=oonpjb5XFPo

Ich finde die größe des Gehäuses Ideal, man kann sicherlich auch mehr schalter da unter bringen, aber so ist ersteinmal ok. Man kann ja auch dann noch ein 2. gehäuse daran an schließen ;-). Aber wenn es dann soweit ist werden ich den thread ausgraben und es mit hier hinein stellen. Wenn noch fragen sein sollten dann könnt ihr sie natürlich stellen ;-).

mfg Sh@rk
Zuletzt geändert von Sh@rk am Mi, 08.07.09, 00:27, insgesamt 1-mal geändert.
Benutzeravatar
Doc_McCoy
Hyper-User
Hyper-User
Beiträge: 1962
Registriert: Sa, 03.06.06, 15:49
Wohnort: Neualbenreuth
Kontaktdaten:

So, 17.06.07, 17:25

Wie konnte es nur mal wieder grün werden! :lol: :lol:
Schönes Teil! 8) 8) Mehr gibts nicht zusagen!
Benutzeravatar
Sh@rk
Auserwählter
Auserwählter
Beiträge: 3820
Registriert: Do, 17.08.06, 17:55
Wohnort: Thüringen
Kontaktdaten:

So, 17.06.07, 17:54

Jop vielen dank Doc_McCoy, mich faszeniert halt nur die größe und so, klar geht alles kleiner und so, aber ich finde die größe des Gehäuses wirklich sehr geil!

mfg Sh@rk
Mr M3xX!
Ultra-User
Ultra-User
Beiträge: 824
Registriert: Do, 08.03.07, 19:17
Kontaktdaten:

So, 17.06.07, 19:20

hey he muss ich mir auch noch machen ;)
Kann ja net alles mit Funksteckdosen ausrüsten =P
Echt klasse Arbeit !

Aber das grün nervt langsam =P aber ist halt deine Lieblingsfarbe ;)
Benutzeravatar
mario159
Mega-User
Mega-User
Beiträge: 484
Registriert: Mi, 25.04.07, 15:34
Kontaktdaten:

So, 17.06.07, 19:35

Das ist auch einmal ein super nützliches HowTo, bisher habe ich immer direkt an jedes LED-Projekt den Schalter , meistens Kippschalter mit 3 Schaltstufen, angebracht!! Aber wenn man jetzt am schreibtisch zum Beispiel mehrere Geräte oder auch Modding-Projekte hat, ist so ein Schaltpult natürlich von großem Vorteil!!

Werdemir mit Sicherheit auch demnächst so ein Schalterpult bauen, aber wahrscheinlich mit den 3 Schaltstufigen Kippschaltern, da ich von denen noch circa 100 zu Hause hab!!
Muss aber leider noch warten bis ich mal mehr artikel von Reichelt brauche, den wegen ein paar solcher Plastikbxen für gerade mal 76 Cent rentiert sich der Versand nicht zu nzahlen!!

MfG Mario
Benutzeravatar
Cyberhofi
Ultra-User
Ultra-User
Beiträge: 545
Registriert: Mo, 16.10.06, 11:10
Kontaktdaten:

So, 17.06.07, 19:40

Bisschen schwaze Mantelleitung wäre schöner gewesen als die ganzen einzelnen Leitungen
Synthy82
Hyper-User
Hyper-User
Beiträge: 1956
Registriert: Do, 05.04.07, 15:15
Wohnort: Hamburg
Kontaktdaten:

So, 17.06.07, 19:44

Mr M3xX! hat geschrieben:[...]
Aber das grün nervt langsam =P aber ist halt deine Lieblingsfarbe ;)
Für alle. die des Grüns langsam überdrüssig sind, hier zusätzlich noch n paar andere Farben ;-):
Benutzeravatar
Sh@rk
Auserwählter
Auserwählter
Beiträge: 3820
Registriert: Do, 17.08.06, 17:55
Wohnort: Thüringen
Kontaktdaten:

So, 17.06.07, 20:14

Jope vielen dank @all!

@mario159 was sind das für Kippschalter und warum hast du so viel von denen?

mfg Sh@rk
Benutzeravatar
mario159
Mega-User
Mega-User
Beiträge: 484
Registriert: Mi, 25.04.07, 15:34
Kontaktdaten:

So, 17.06.07, 20:37

Hoi Shark!!

Sind so chrome 3 Schaltstufen

An-Aus-An

Kißßschalter!!

Hab so viele weil ich mal son großen pack besorgt hab weil die braucht man ja immer wieder!!

MfG Mario
Benutzeravatar
Sh@rk
Auserwählter
Auserwählter
Beiträge: 3820
Registriert: Do, 17.08.06, 17:55
Wohnort: Thüringen
Kontaktdaten:

So, 17.06.07, 21:32

Ach so^^, hätte ja sein können das du die andersweitig bekommen hast, zum halben preis oder so^^.

mfg Sh@rk
Synthy82
Hyper-User
Hyper-User
Beiträge: 1956
Registriert: Do, 05.04.07, 15:15
Wohnort: Hamburg
Kontaktdaten:

So, 17.06.07, 21:56

mario159 hat geschrieben:[...]
Kißßschalter!![...]
Wasn das? ;-)
Benutzeravatar
Fightclub
Post-Hero
Post-Hero
Beiträge: 5114
Registriert: Mi, 01.03.06, 18:40

So, 17.06.07, 22:32

75 Credits dafür
Benutzeravatar
Sh@rk
Auserwählter
Auserwählter
Beiträge: 3820
Registriert: Do, 17.08.06, 17:55
Wohnort: Thüringen
Kontaktdaten:

So, 17.06.07, 22:52

@Synthy82 er hat sich verschrieben es soll ja Kippschalter heißen, aber das war ja eh nur ein spaß beider seits^^.
@Fightclub jope vielen dank dafür ;-).

mfg Sh@rk
Synthy82
Hyper-User
Hyper-User
Beiträge: 1956
Registriert: Do, 05.04.07, 15:15
Wohnort: Hamburg
Kontaktdaten:

Mo, 18.06.07, 09:25

Sh@rk hat geschrieben:@Synthy82 er hat sich verschrieben es soll ja Kippschalter heißen, aber das war ja eh nur ein spaß beider seits^^. [...]
Gut erkannt! ;-)
Benutzeravatar
Sh@rk
Auserwählter
Auserwählter
Beiträge: 3820
Registriert: Do, 17.08.06, 17:55
Wohnort: Thüringen
Kontaktdaten:

Mo, 18.06.07, 10:05

@Synthy82 jope aber immer doch^^.
@mario159 mh wenn du dann irgendwann mal das auch nachgebaut haben solltest, kannste ja mal deine version hinein stellen bei mir in den thread ;-).

mfg Sh@rk
Benutzeravatar
Sh@rk
Auserwählter
Auserwählter
Beiträge: 3820
Registriert: Do, 17.08.06, 17:55
Wohnort: Thüringen
Kontaktdaten:

So, 15.07.07, 16:23

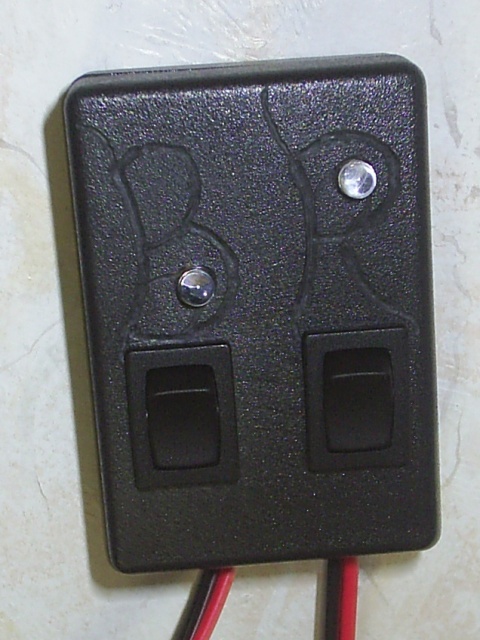

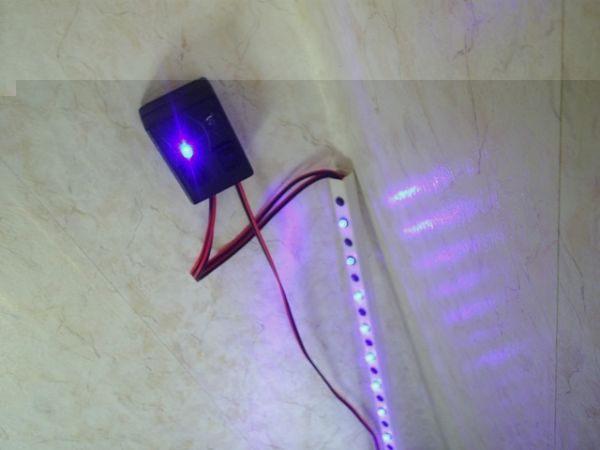

So heute habe ich mal wieder einen gebaut, für meinen Bruder seiner Rot / Blauen Led Leiste:

viewtopic.php?t=2767

Ich lasse einfach die Bilder für sich sprechen.
Wenn fragen auftreten sollen was ich bezweifel könnt ihr sie natürlich stellen ;-).

mfg Sh@rk
Klitschko
Super-User
Super-User
Beiträge: 86
Registriert: Mo, 19.06.06, 20:42
Wohnort: Celle
Kontaktdaten:

So, 15.07.07, 16:49

Sehr gut beschrieben, bloß was mir fehlt ist ne Zugentlastung!
Kann sehr einfach mit nem Kabelbinder verwirklicht werden!
Auch wenn jetzt einige denken ist überflüssig, da ich aber im Maschinenbau tätig bin und mir auch oft denke,es geht auch ohne, wurde ich schon sehr oft eines besseren belehrt und frage mich oft wie man da dran reißen (hängen bleiben) konnte! Es geht aber meist schneller als man denkt.
Benutzeravatar
Sh@rk
Auserwählter
Auserwählter
Beiträge: 3820
Registriert: Do, 17.08.06, 17:55
Wohnort: Thüringen
Kontaktdaten:

So, 15.07.07, 21:15

Jop danke, werde ich mir mal vormerken ;-).

mfg Sh@rk
